Inwentaryzacje architektoniczne, modele 3D, BIM
Inwentaryzacje architektoniczne stanowią ważną część naszej działalności. Członkowie naszego zespołu wykonują inwentaryzacje od 20 lat. Poniżej przedstawiamy przykłady naszych ostatnich opracowań.
Drucianka
Jeden z nielicznych ocalałych w Warszawie zabytków przemysłowych. Zadanie polegało na wykonaniu inwentaryzacji architektonicznej i pokazaniu detali w wybranych pomieszczeniach. Obiekt składał się z budynku portierni, budynku biurowego, dawnej stajni oraz magazynu. Ze względu na istotne uszkodzenia fasady wykonane zostały również plany hipsometryczne. W wyniku prac powstało 50 arkuszy inwentaryzacji architektonicznej. Obiekt został opracowany metodą skaningu laserowego 3D (więcej o tej metodzie
). W trakcie prac terenowych wykonaliśmy 240 skanów.
Poniżej zestawienie rysunków wykonanych dla budynku biurowego.

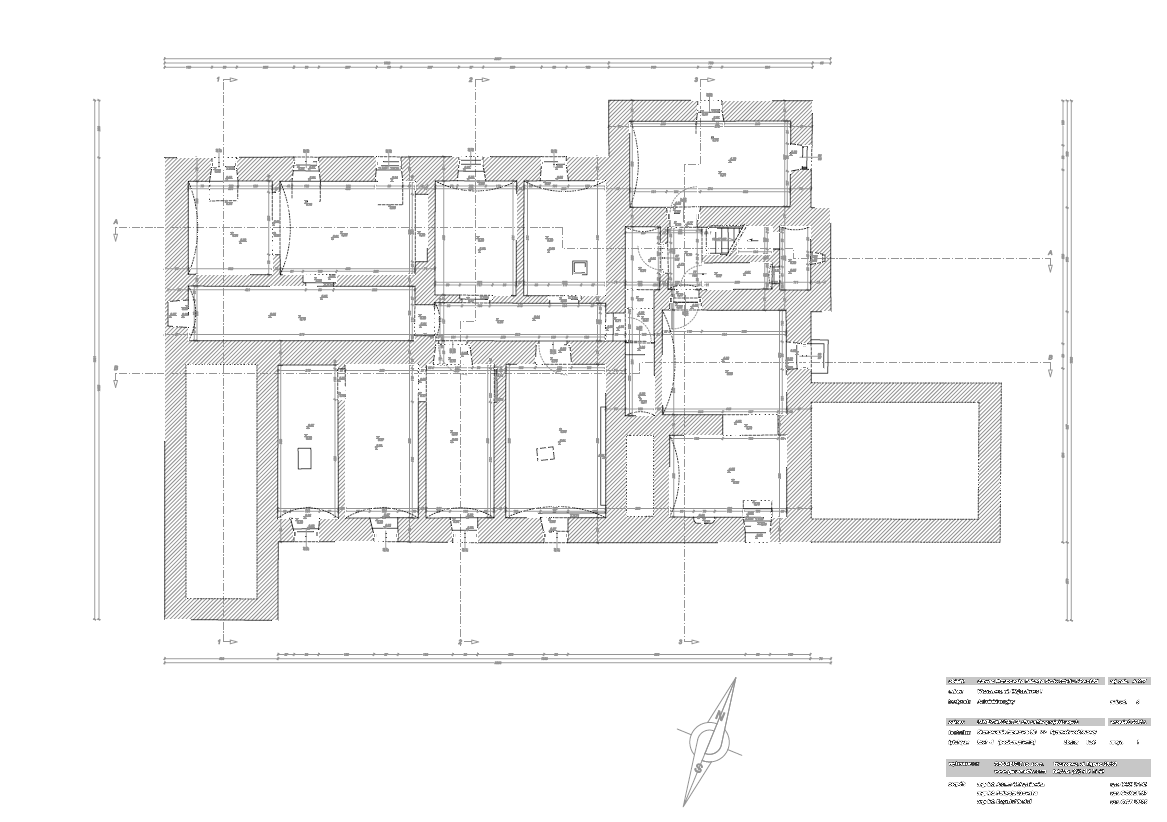

Rzut piwnicy

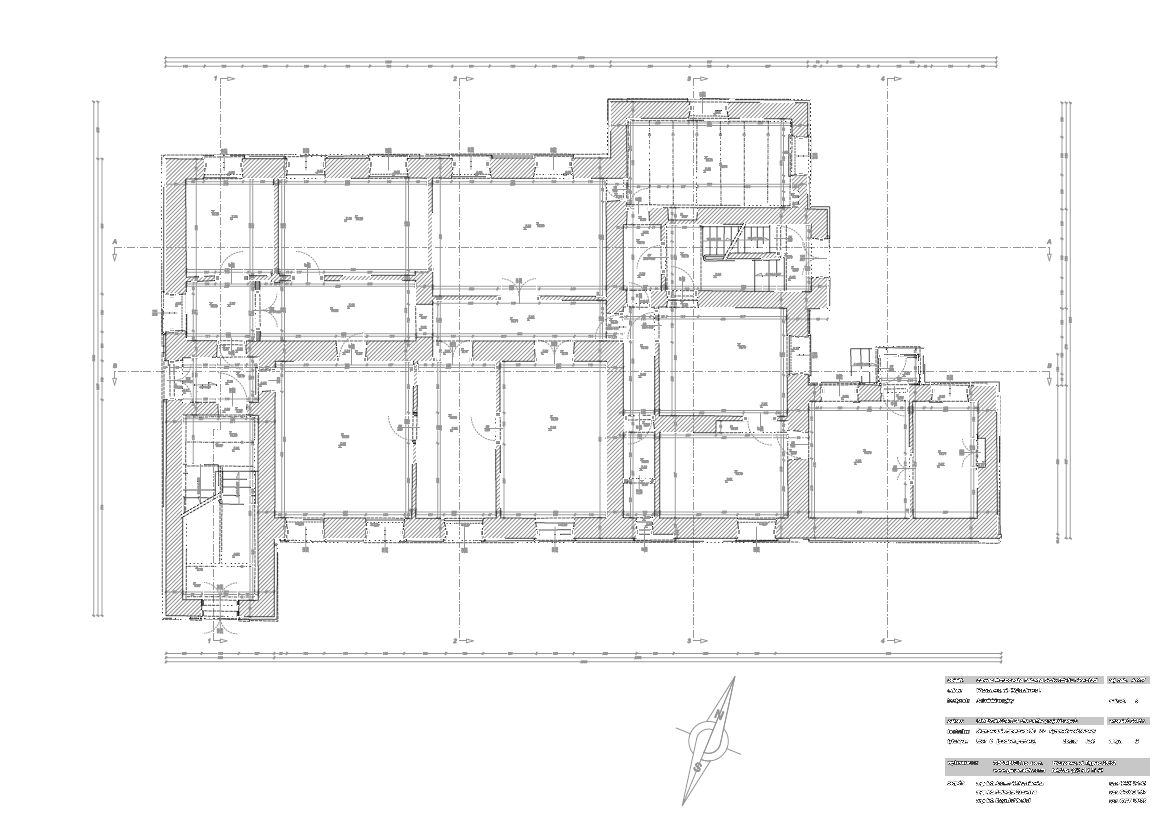

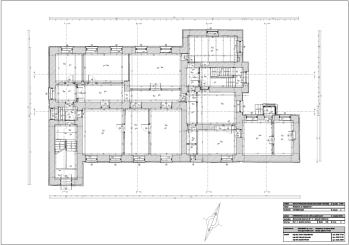

Rzut parteru

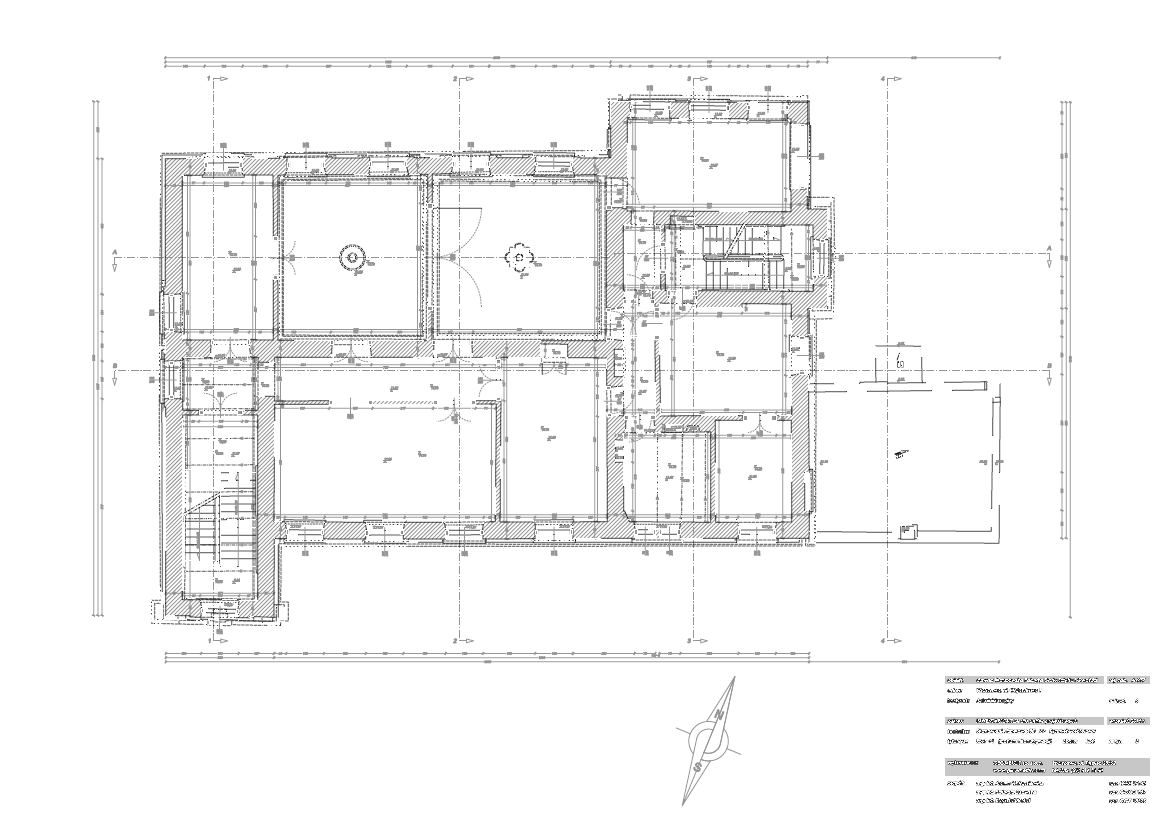

Rzut piętra

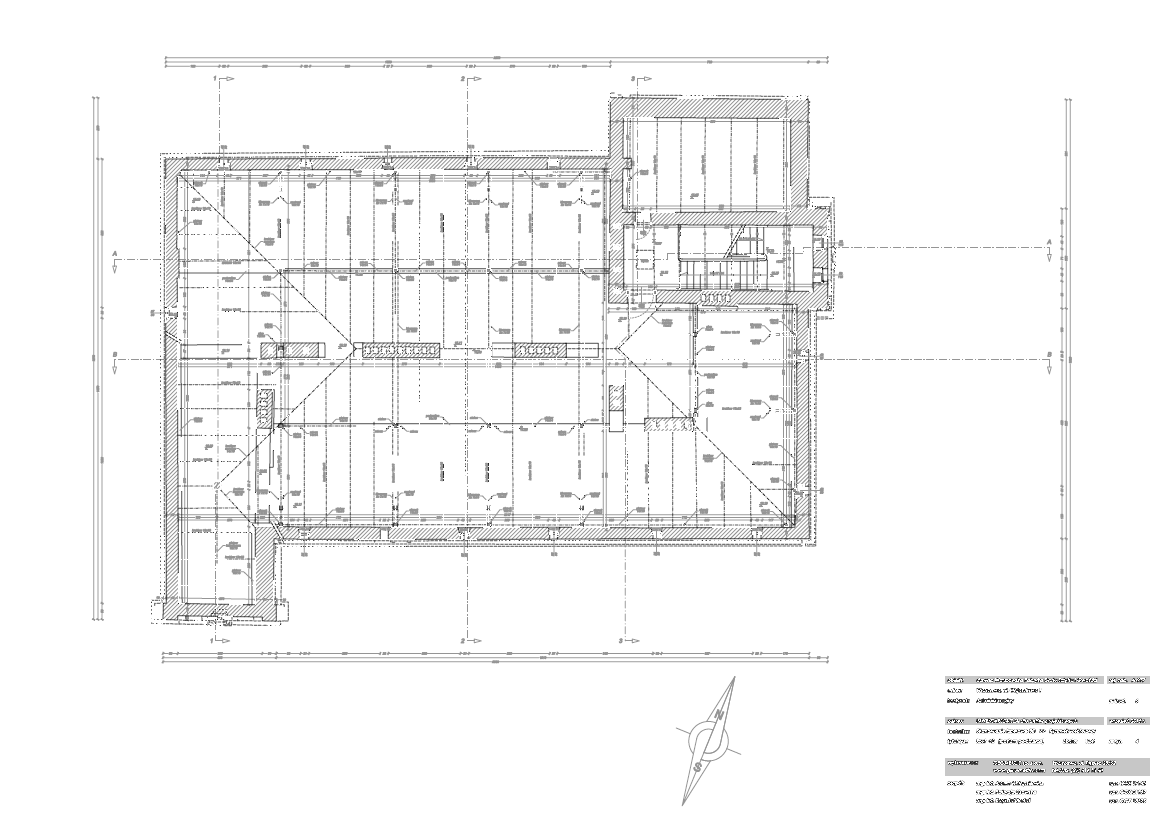

Rzut poddasza

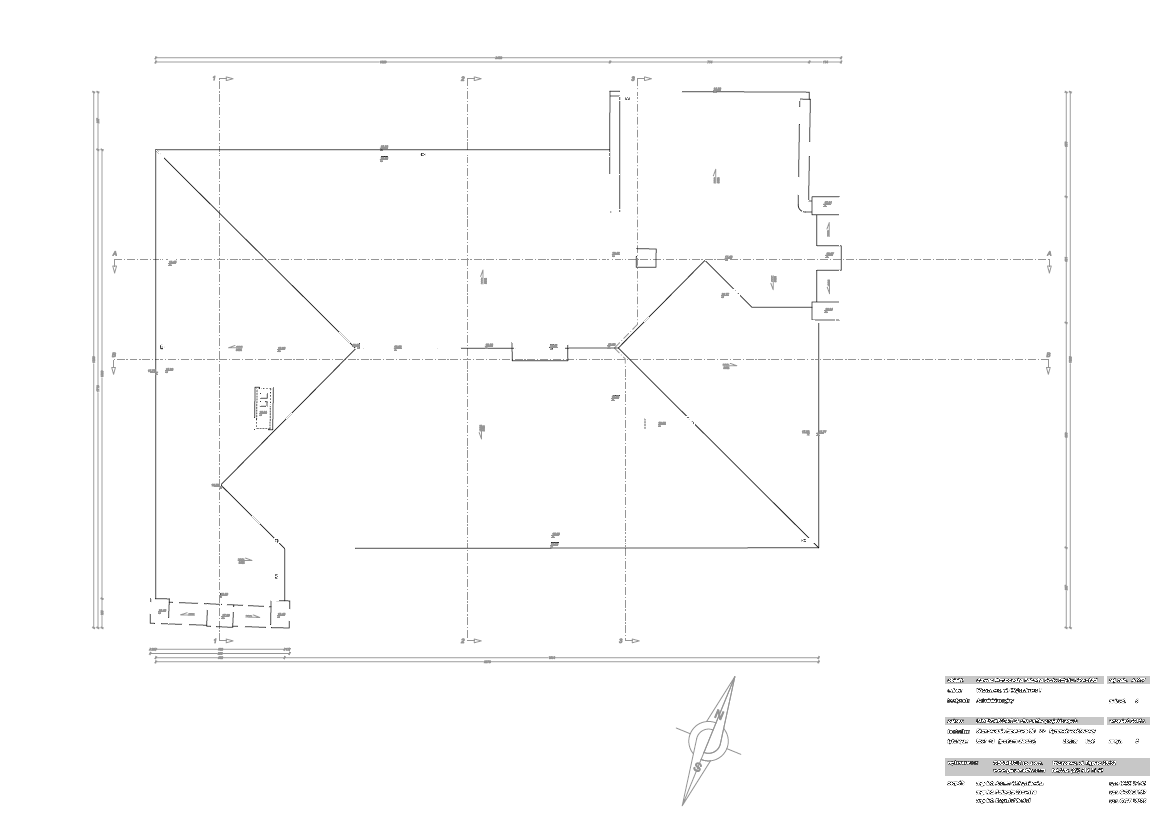

Rzut dachu

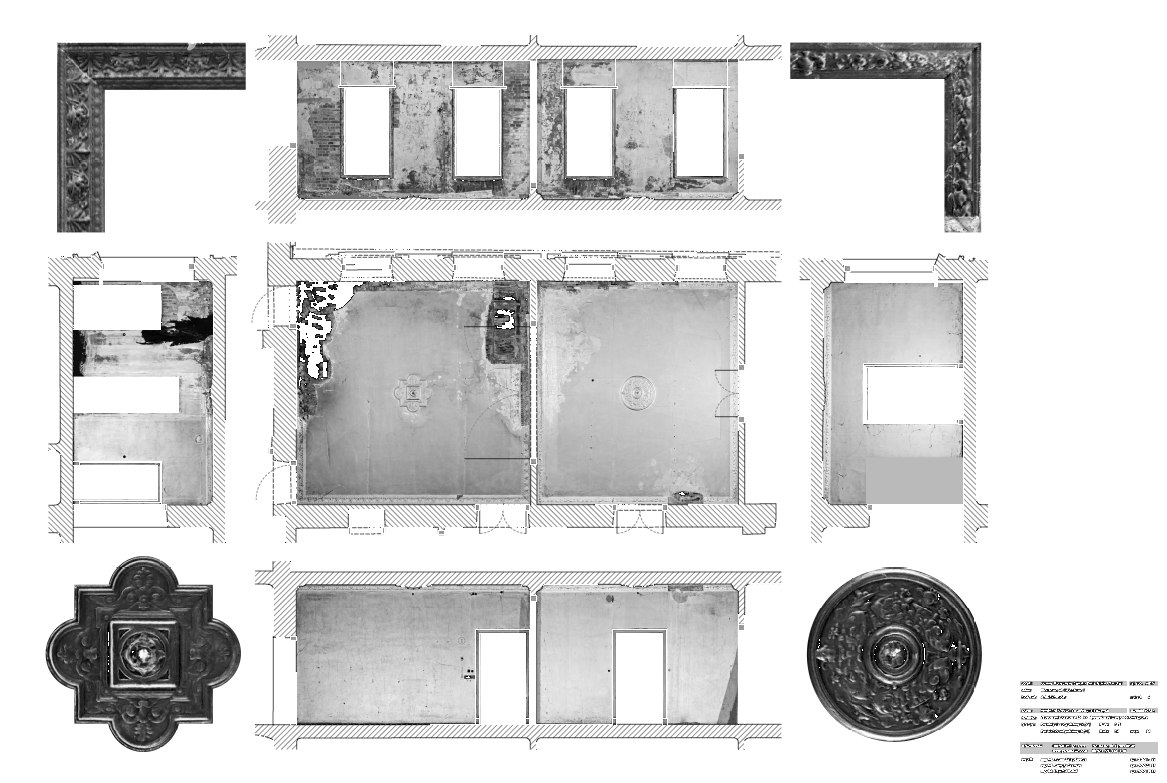

Widok zdobień

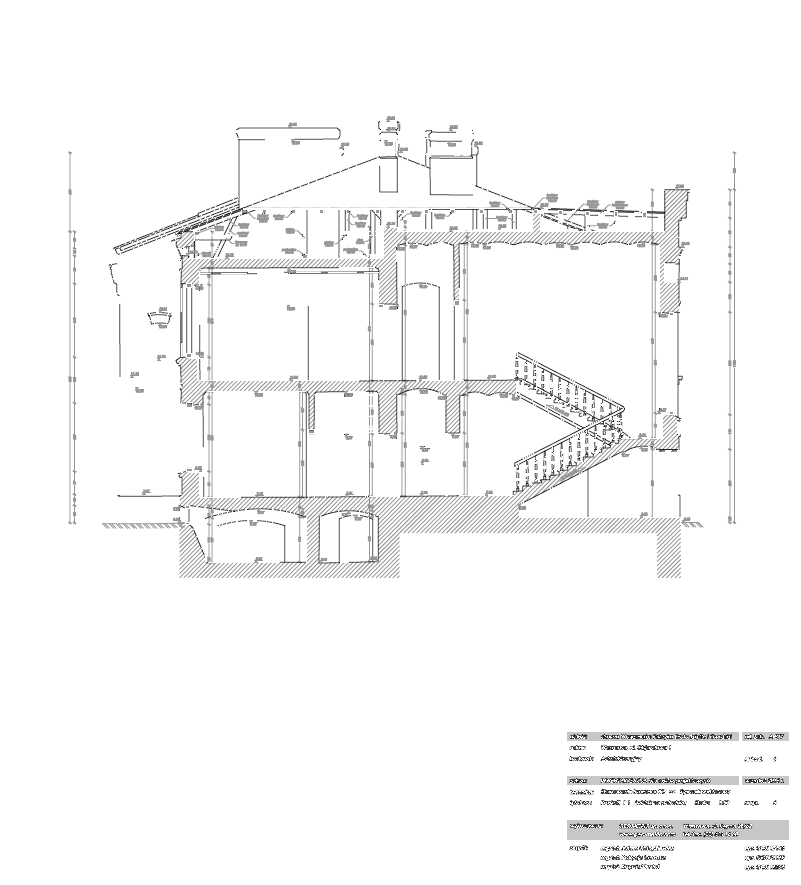

Przekrój 1-1
Przekrój 2-2

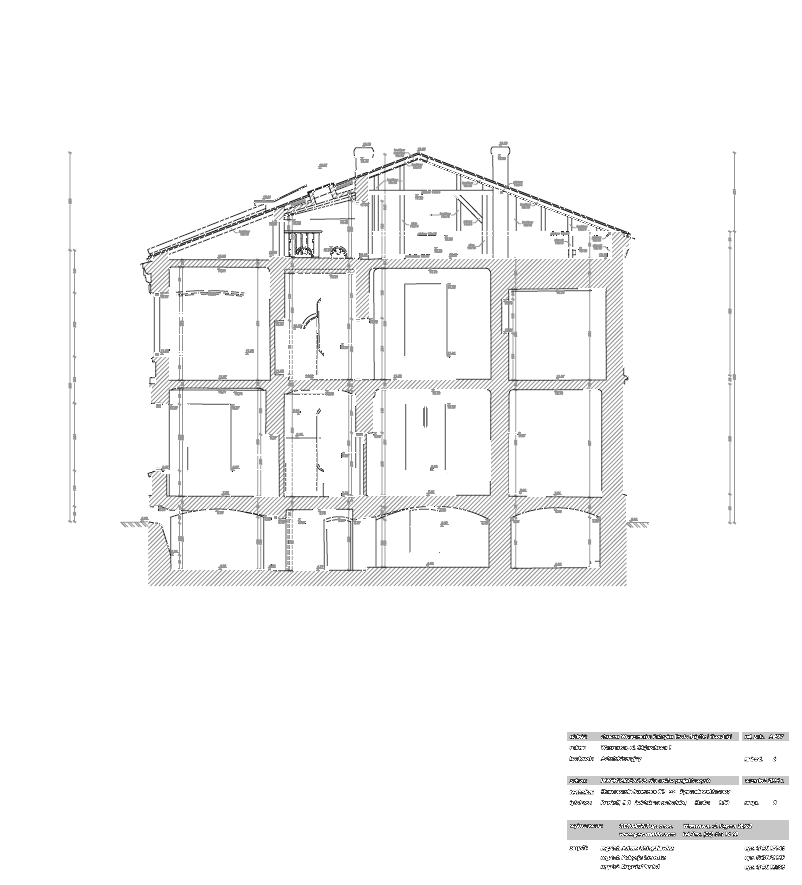

Przekrój 3-3

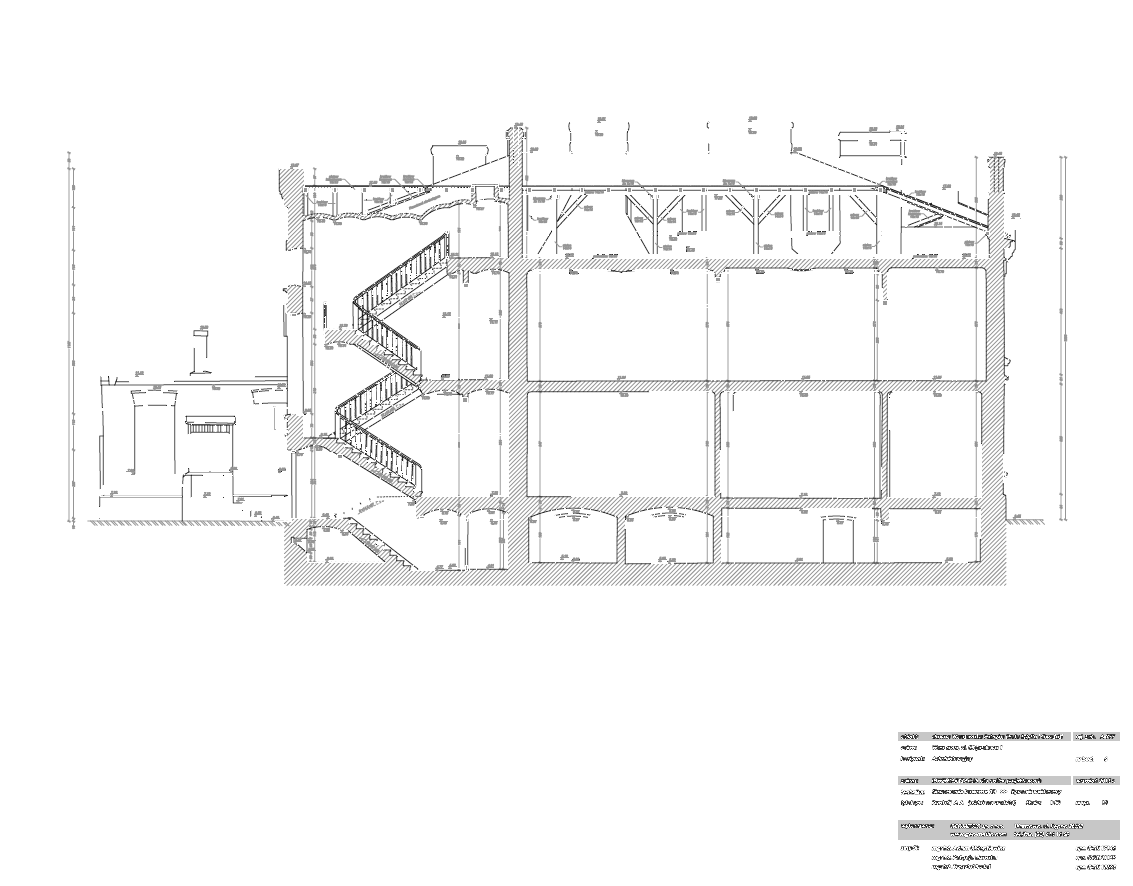

Przekrój A-A

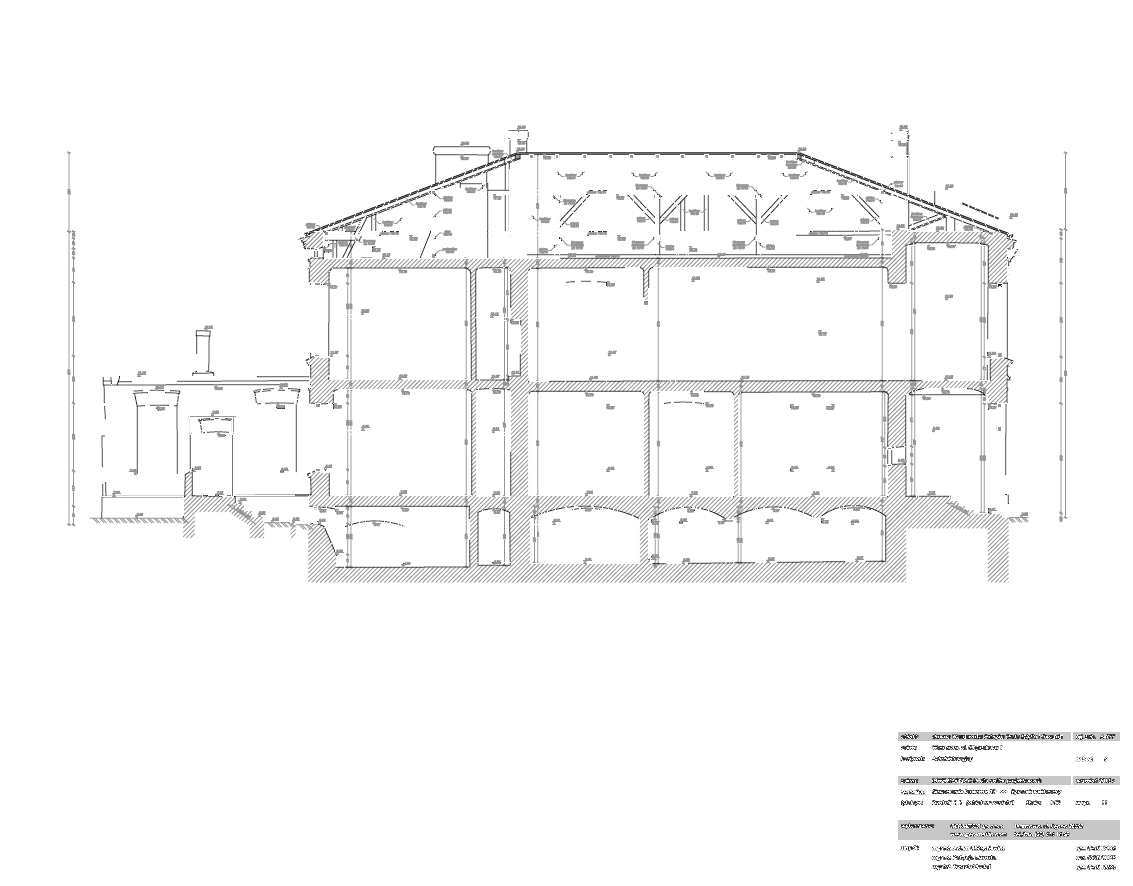

Przekrój B-B

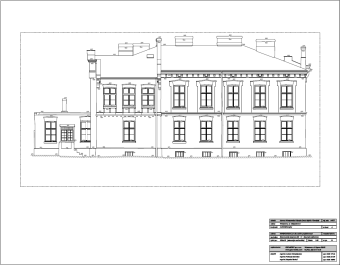

Widok E

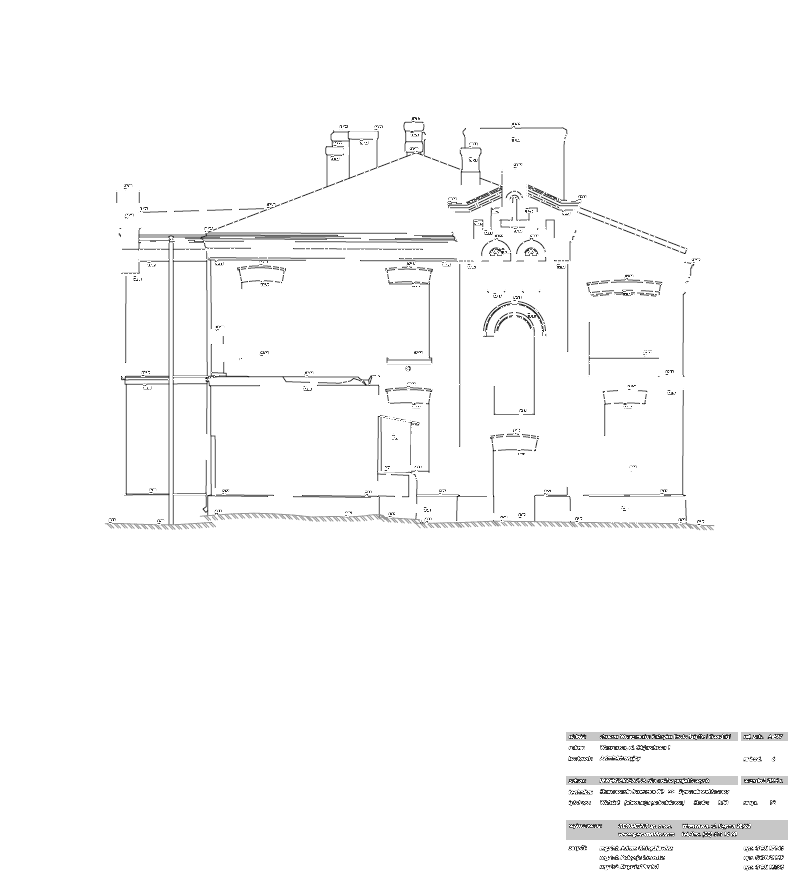

Widok S

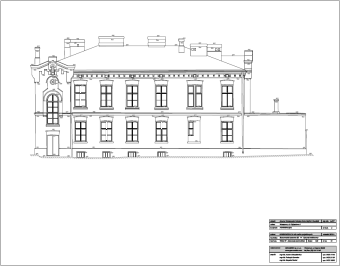

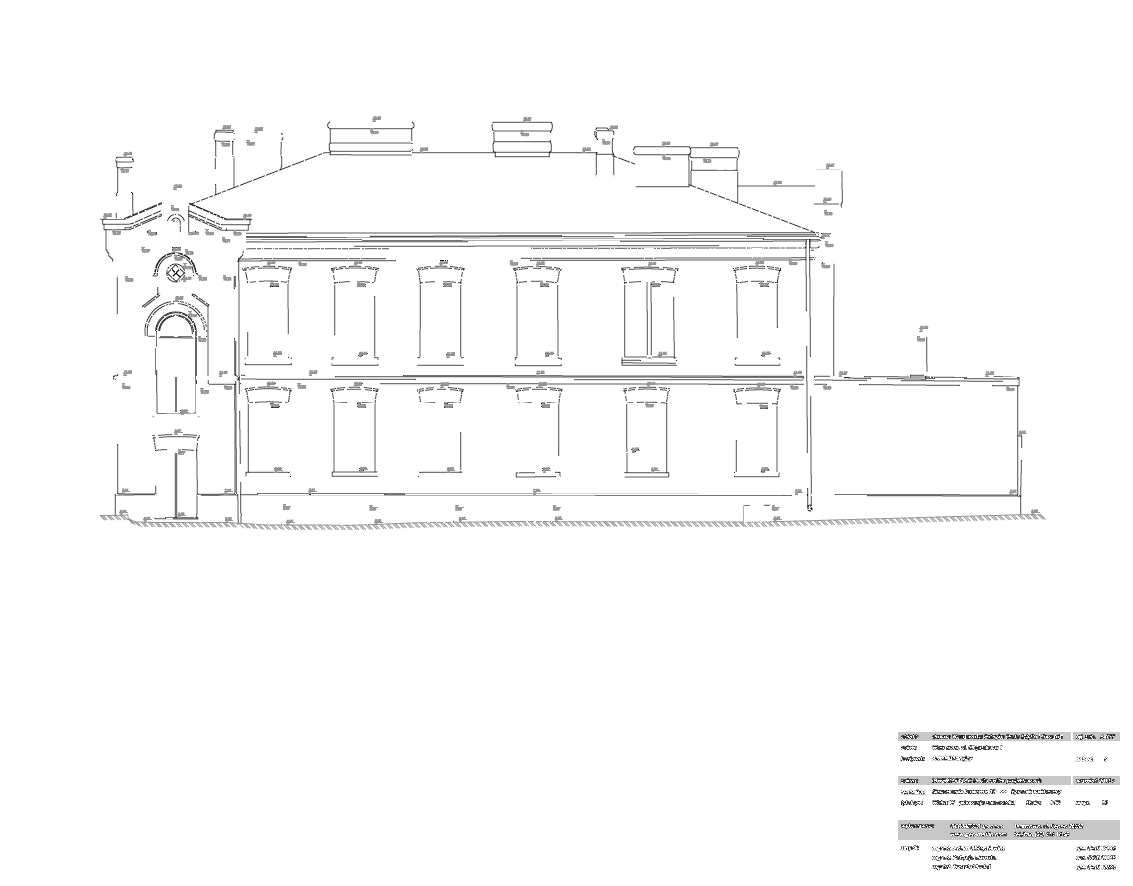

Widok W

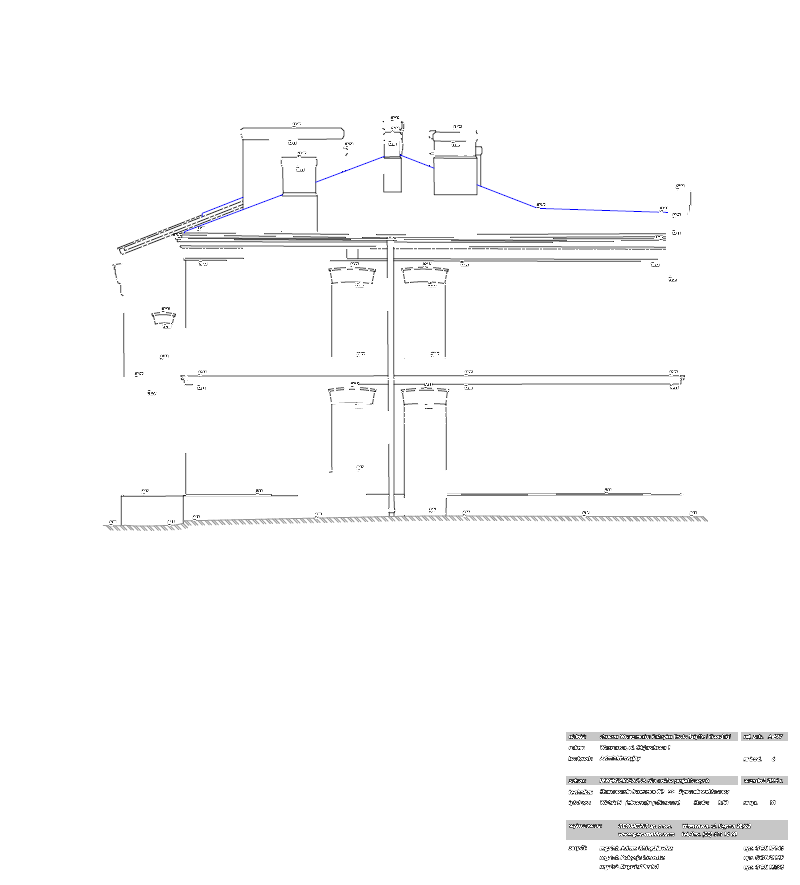

Widok N

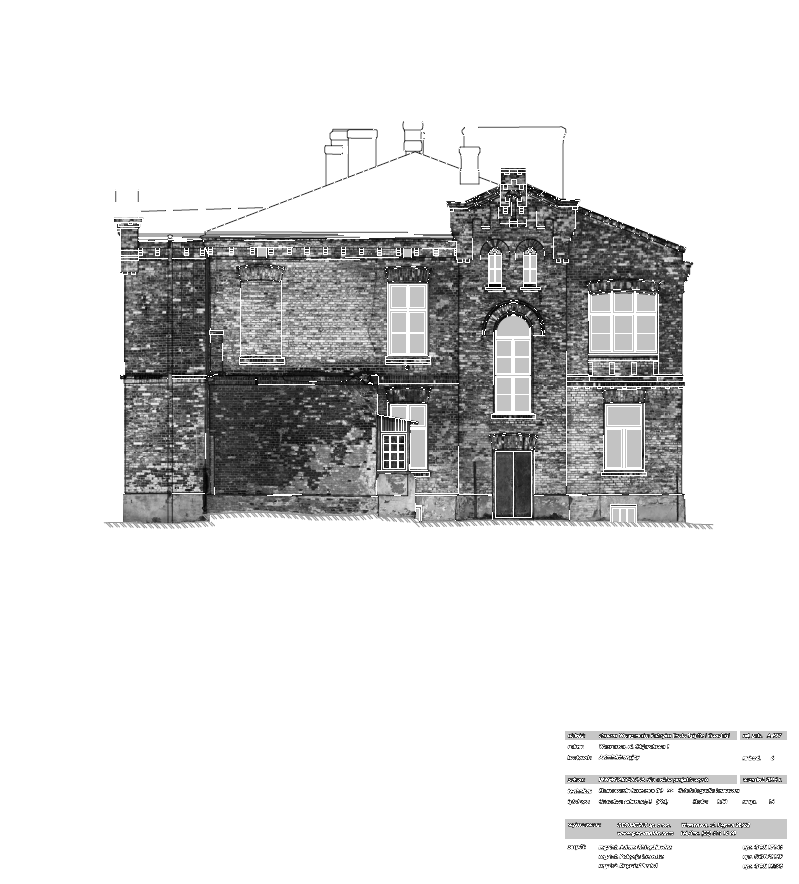

Orto S

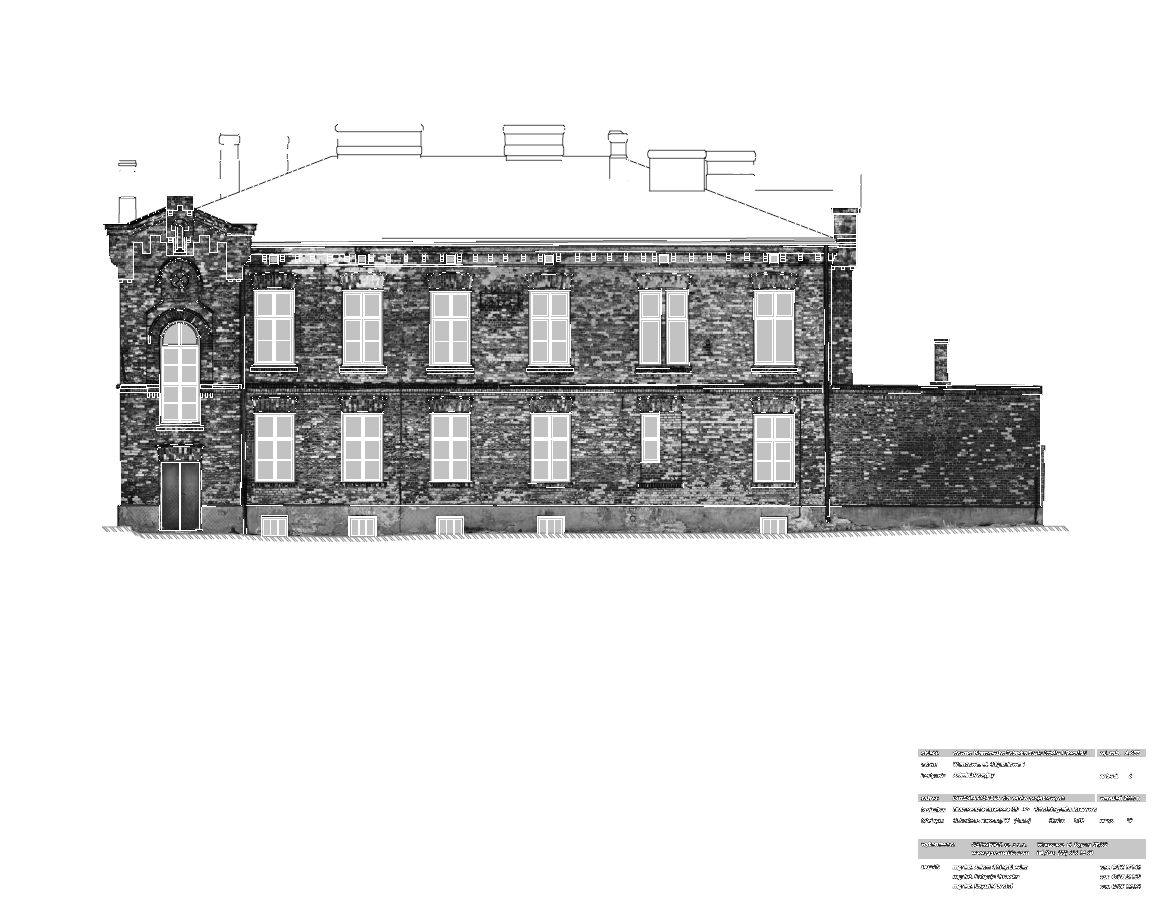

Orto W

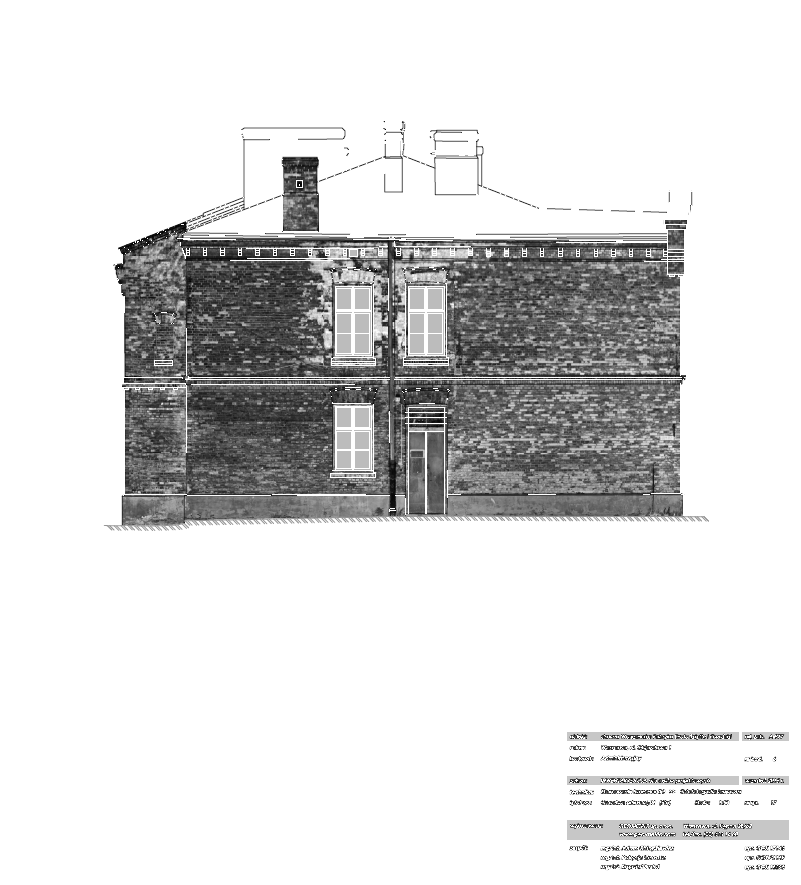

Orto N

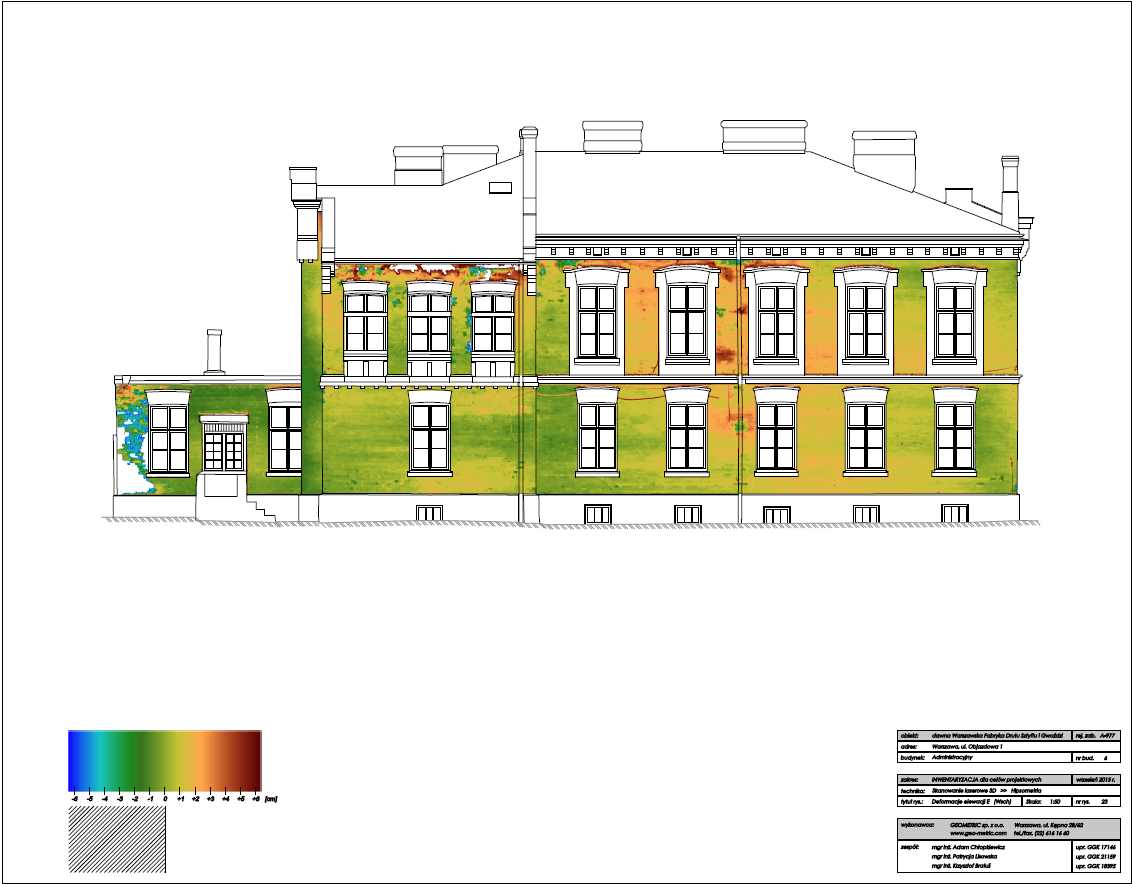

Deformacje E

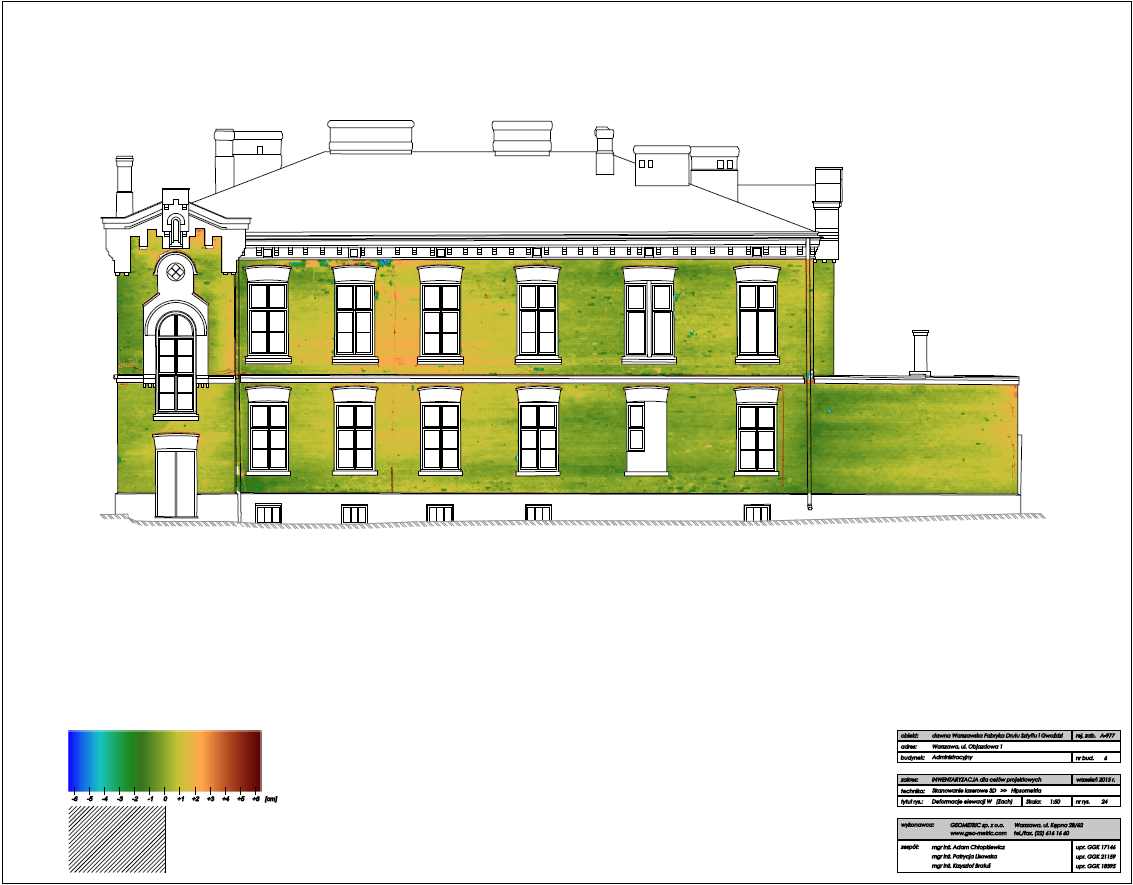

Deformacje W

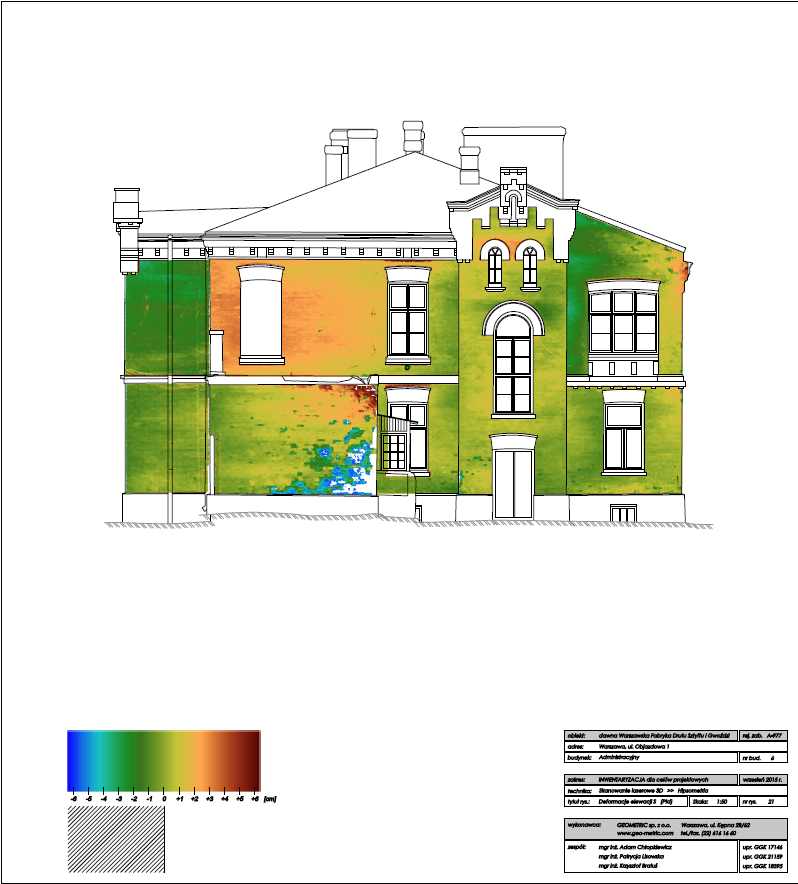

Deformacje S

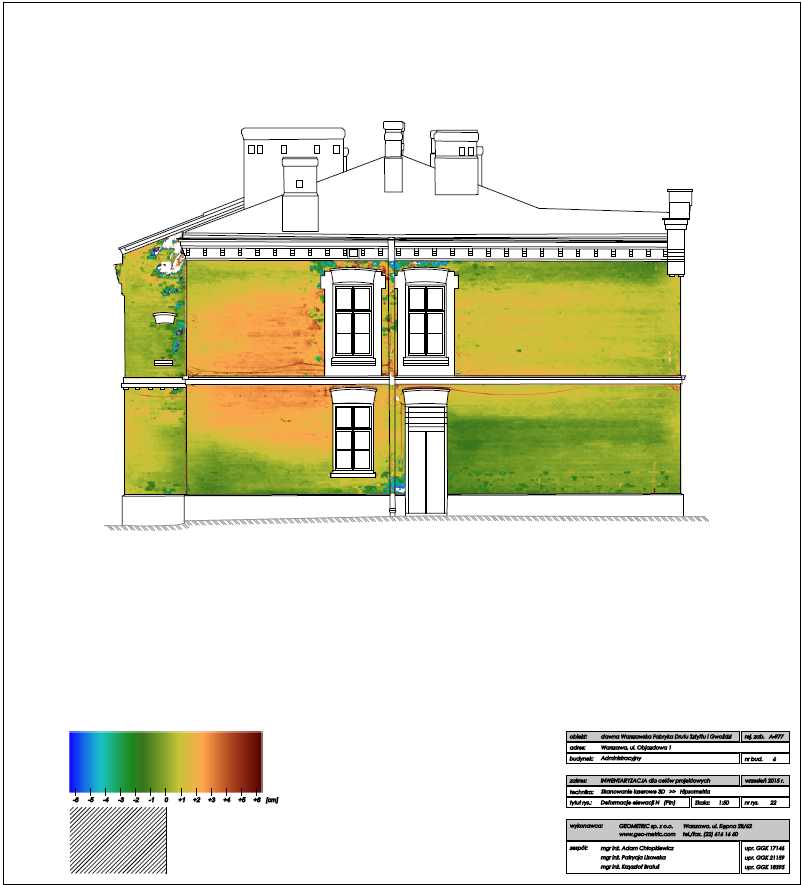

Deformacje N
